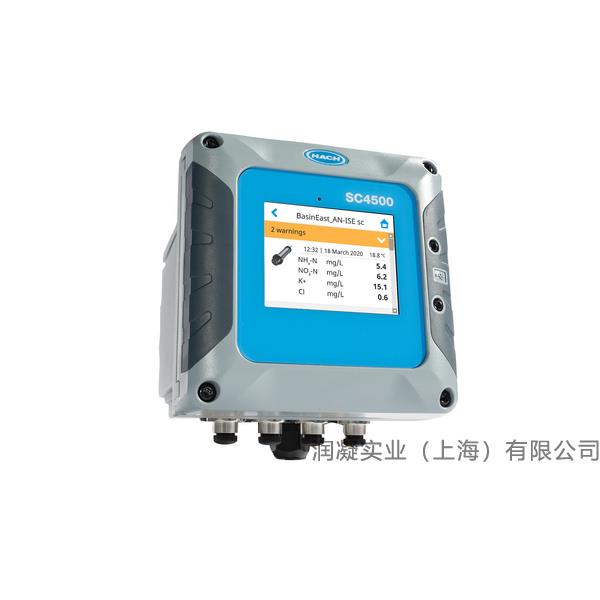

HACH哈希数字型通用控制器SC4500
技术指标
产品描述：操作传感器的微处理控制器和菜单驱动控制器
尺寸：144 x 144 x 192 mm
重量：1.7kg ( 仅控制器，不含传感器模块)
显示器：TFT 3.5 英寸电容式彩色触摸显示屏
防护等级：UL50E 4X 型，IEC/EN 60529 - IP 66，NEMA 250 4X 型; 耐腐蚀金属外壳
操作温度：-20～60℃(8 W (AC)/9 W (DC) 传感器负载); -20～45℃(28 W (AC)/20 W (DC) 传感器负载)
储存条件：-20～70℃，相对湿度0～95%，无冷凝
安装类别：第二类
电源交流：100-240 VAC±10%, 50/60 Hz；1A（传感器负载 28W）
直流：24 VDC+15%-20%; 2.5A ( 传感器负载 20W)
测量传感器：双通道数字SC 连接器
继电器：两个继电器（SPDT）；
线规：0.75 - 1.5mm²（18 - 16AWG）
交流控制器 开关电压：100 - 240 VAC
开关电流：5A 电阻/1A 先导负载
开关功率：1200VA 电阻/360VA 导频
直流控制器 开关电压：30VAC 或 42VDC
开关电流：4A 电阻/1A 先导负载
开关功率：125W 电阻/28W 导频
通讯（可选） 模拟： 每个模拟输出模块搭载五路 0-20 mA 或 4-20 mA 模拟输出
两个模拟输入模块（0-20 mA 或 4-20 mA）。每个输入模块替换一个数字传感器输入。
数字： Profibus DPV1 模块
Modbus TCP 模块
Profinet IO 模块
Ethernet IP 模块
网络连接LAN: 两个以太网连接器(10/100 Mbps)
USB 端口用于数据下载和软件上传。控制器为每个连接的传感器记录约20,000 个数据点。
认证符合CE 认证/ETL 认证、UL 认证和CSA 安全标准（适用于所有传感器类型）、FCC、ISED、KC、RCM、
EAC、UKCA、SABS、C（摩洛哥）

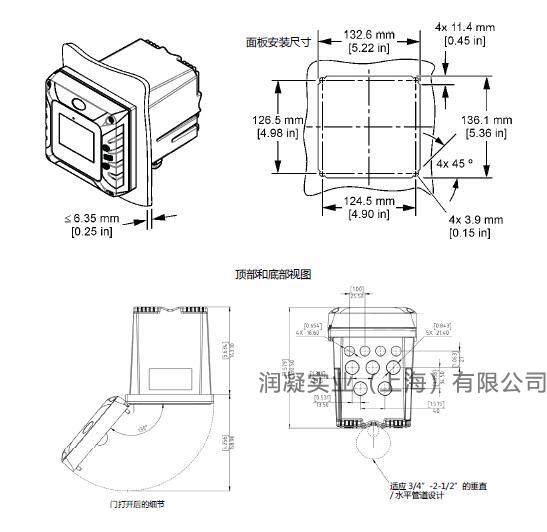

HACH哈希数字型通用控制器SC4500尺寸图纸
HACH哈希数字型通用控制器SC4500订购指南：
控制器
LXV525.99A15551 SC4500 数字控制器，含Prognosys 功能，Modbus TCP+LAN，可接2 个数字探头
LXV525.99A1B551 SC4500 数字控制器，含Prognosys 功能，LAN+mAOutput，可接2 个数字探头
LXV525.99A11501 SC4500 数字控制器，含Prognosys 功能，5x 4-20mA 输出，可接1 个数字探头
LXV525.99A11551 SC4500 数字控制器，含Prognosys 功能，5x 4-20mA 输出，可接2 个数字探头
LXV525.99A15501 SC4500 数字控制器，含Prognosys 功能，Modbus TCP+LAN，可接1 个数字探头
LXV525.99A12551 SC4500 数字控制器，含Prognosys 功能，ProfibusDP，可接2 个数字探头
LXV525.99A12501 SC4500 数字控制器，含Prognosys 功能，ProfibusDP，可接1 个数字探头
更多配置，请联系“
润凝实业”HACH顾问微信：Running_Shanghai（18916040785）。
配件
LXZ525.99.D0001 SC4500 mA 输入模块
LXZ525.99.D0002 SC4x00 mA 输出模块（5 路输出）
LXZ525.99.C0002 SC4500 Ethernet IP 升级套件
LXZ525.99.C0003 SC4500 Modbus TCP/IP 升级套件
LXZ525.99.00026 SC4500 以太网电缆 M12-M12 /C1D2，10 m
LXZ525.99.00017 SC4500 U 盘
LXZ524.99.00004 SC4x00 紫外线防护屏
LXZ524.99.00005 SC4x00 带天窗的紫外线防护屏
LXZ524.99.00033 SC4x00 天窗遮光板
LXZ524.99.00036 SC4x00 带遮光板的天窗安装硬件
LXZ524.99.00037 SC4x00 带遮光板的天窗
HACH哈希数字型通用控制器SC4500可兼容传感器和仪表/软件版本（发布年份）
Amtax sc/V2.30（2018）或更高版本
A-ISE sc/V1.02 或更高版本
AN-ISE sc/V1.08（2013）或更高版本
N-ISE sc/V1.02 或更高版本
Nitratax sc 系列/V3.13（2013）或更高版本
Phosphax sc/V2.30（2018）或更高版本
Phosphax sc LR/MR/HR/V1.01（2018）或更高版本
TSS sc/V41.73（2013）或更高版本
Solitax sc/V2.20（2013）或更高版本
TU5300sc、TU5400sc/V1.34（2017）或更高版本
SS7 sc（旁路）/V1.06（2006）或更高版本
Ultraturb sc/V3.06（2017）或更高版本
1720E/V2.10（2006）或更高版本
Sonatax sc/V1.15（2016）或更高版本
CL17sc/V2.7（2019）或更高版本
CL10sc/V1.14（2013）或更高版本
9184sc、9185sc、9187sc*/ V2.03（2013）或更高版本
Uvas plus sc/V3.01（2017）或更高版本
LDO 2 sc*/V1.22（2013）或更高版本
3798sc*/V2.03（2013）或更高版本
3700sc+ 系列无电极电导探头
Gateway (6120800)/V3.00（2017）或更高版本
3422sc, 3400+ 系列接触式电导探头+ 数字Gateway(6120700)/V3.00 或更高版本
pHD sc*, pHD-S sc/V3.10（2016）或更高版本
1200-S sc*/V2.04（2013）或更高版本
pHD 模拟探头+ 数字Gateway(6120500)/V3.00（2017）或更高版本
RC 系列和PC 系列模拟探头+ 数字Gateway(6120600) /V3.00（2017）或更高版本
8362sc*/V3.00（2017）或更高版本
