在线微量溶解氧监测仪测量原理

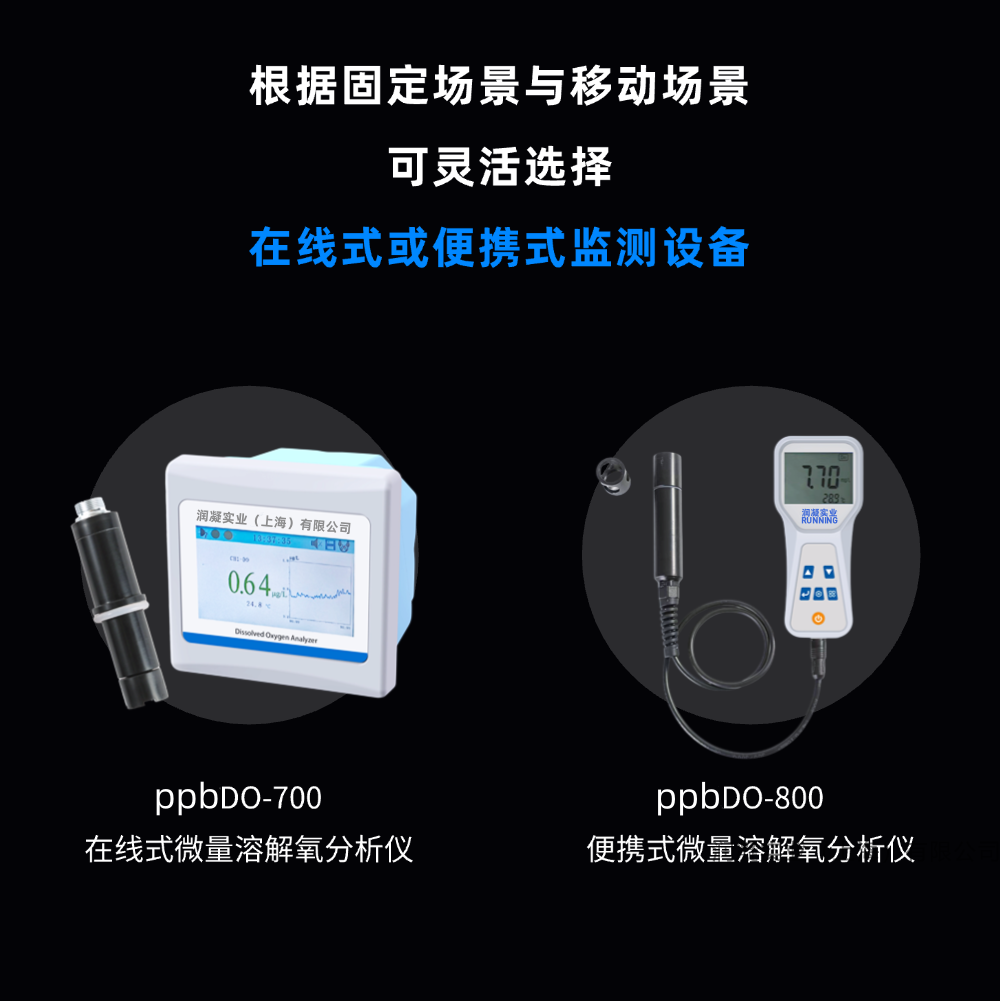

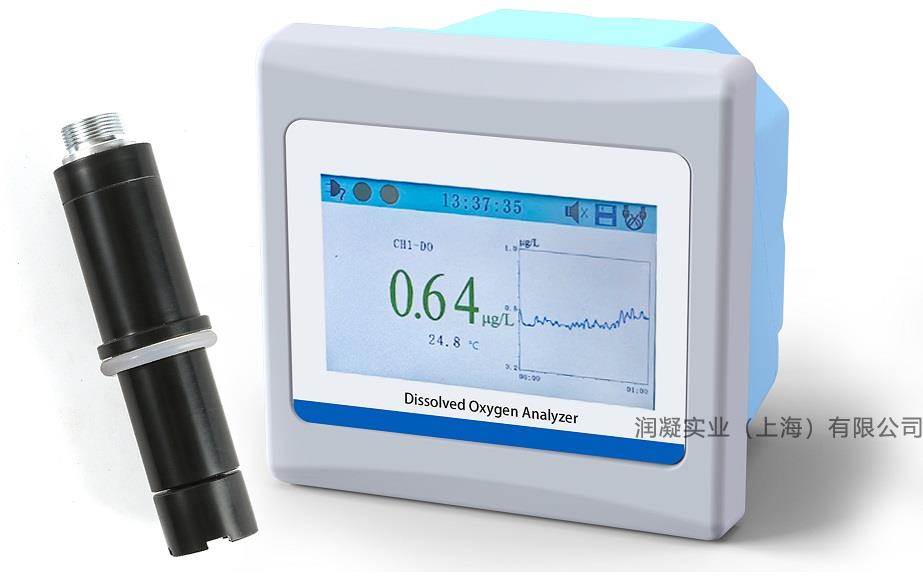

润凝实业（上海）有限公司提供的微量溶解氧分析仪ppbDO700是一款高灵敏度在线分析仪器。
设备由控制器、传感器、流通池和电缆组成。
仪表灵敏度高，响应速度快，操作简单方便，专为测量气水/气中痕量级（ppb级）氧浓度而设计。
氧的测量采用电化学极谱法。电极由铂电极（阴极）和银电极（阳极）组成，电极浸没在电解液中，传感器前端设置透氧膜。工作时，阳极和阴极之间施加固定的极化电压，被测样品的氧通过隔膜扩散到测量回路中，发生反应产生扩散电流，反应过程为：
阴极：O2+ 2H2O + 4e-→ 4OH-
阳极：4Ag + 4Cl-→ 4AgCl + 4e-
电流的大小与被测样品中的氧浓度成正比，该电流信号连同传感器测出的温度信号被送入主机，通过计算得到相应的含氧量。

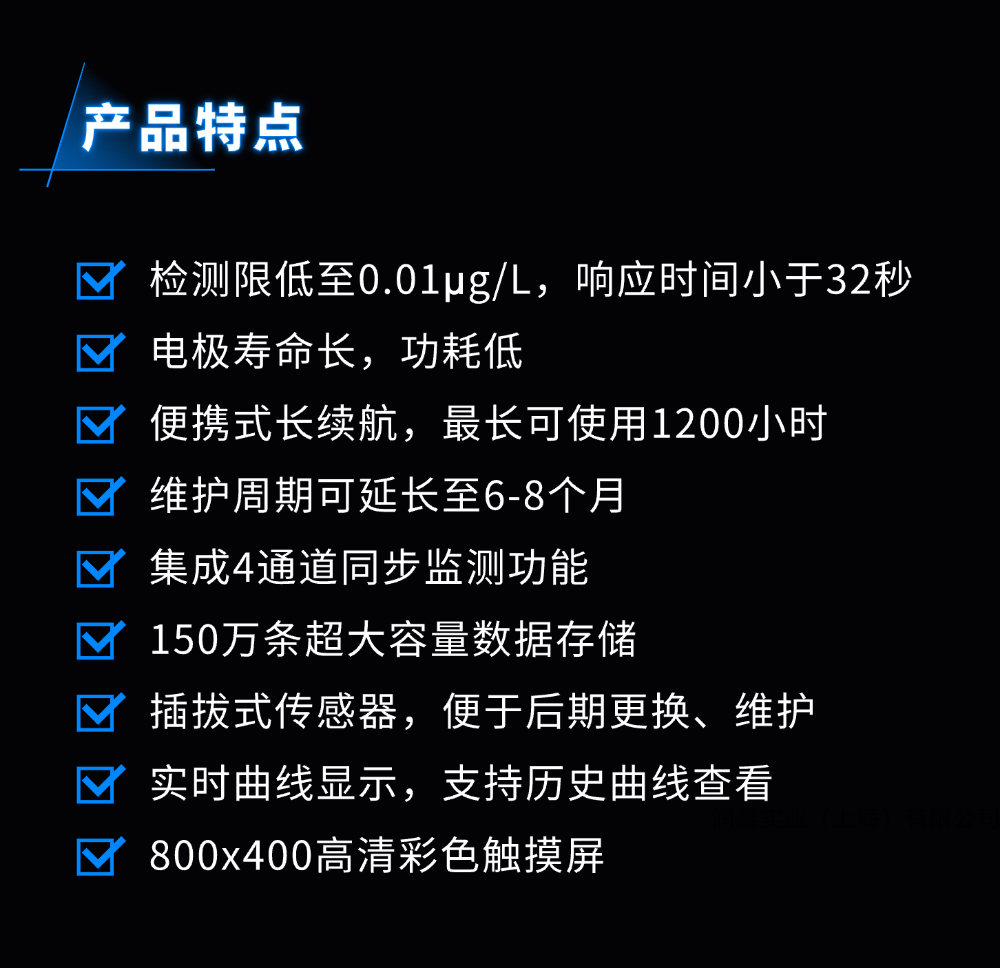

在线微量溶解氧监测仪功能特点
高分辨率彩色触摸屏：800×480分辨率，中文菜单，操作方便
实时曲线显示：实时数字与曲线显示测量结果，直观方便
多通道设置：可接4路氧传感器，为客户节约成本
安装维护方便：直接固定安装，无需固定座；后方接线，方便可靠
插拔式传感器：传感器插拔设计，维护及更换方便
高精度和高灵敏度：下限0.1μg/L或0.01μg/L，分辨率为0.1μg/L或0.01μg/L
快速响应和测量：一般从空气中到μg/L级浓度只需3分钟
长寿命电极：电极使用寿命长(大于5年)，减少频繁更换电极成本
长维护周期和低成本耗材：正常使用6~8个月电极维护，简单方便
大容量数据存储：可存储150万条数据，历史曲线查询功能
4～20mA电流输出和485通信
在线微量溶解氧监测仪典型应用场景
发电厂及余热锅炉除氧水等低浓度微量级溶解氧分析
半导体芯片封装以及PCB超纯水工艺痕量氧监测
在线微量溶解氧监测仪技术参数
|
显示 |
800×480分辨率彩色触摸屏，中文菜单 |
|
通道 |
多达4路溶解氧 |
|
测量范围 |
0.01μg/L~20.00mg/L |
|
分辨率 |
0.1μg/L或0.01μg/L |
|
测量误差 |
±1.5%FS或1.0μg/L(取大者) |
|
响应时间(T90) |
小于32s |
|
被测介质温度 |
0-50℃ |
|
温度分辨率 |
0.1℃ |
|
样品流量 |
（100～400）mL/min |
|
电极使用寿命 |
大于5年（取决于样品） |
|
工作环境 |
温度：0-50℃；相对湿度：不大于90% |
|
输出电流 |
0/4～20 mA |
|
输出电流误差 |
±0.01mA |
|
负载电阻 |
800Ω (20mA max) |
|
报警输出 |
二路报警输出 |
|
供电电源 |
AC 220V；DC 24V |
|
数据存储 |
可存储150万条数据 |
|
通信方式 |
RS485 |
|
重量 |
800g |
|
安装方式 |
开孔/壁挂/管道 |
|
开孔尺寸 |
138mm×138mm在线微量溶解氧监测仪 |
|
显示 |
800×480分辨率彩色触摸屏，中文菜单 |
|
通道 |
多达4路溶解氧 |
|
测量范围 |
0.01μg/L~20.00mg/L |
|
分辨率 |
0.1μg/L或0.01μg/L |
|
测量误差 |
±1.5%FS或1.0μg/L(取大者) |
|
响应时间(T90) |
小于32s |
|
被测介质温度 |
0-50℃ |
|
温度分辨率 |
0.1℃ |
|
样品流量 |
（100～400）mL/min |
|
电极使用寿命 |
大于5年（取决于样品） |
|
工作环境 |
温度：0-50℃；相对湿度：不大于90% |
|
输出电流 |
0/4～20 mA |
|
输出电流误差 |
±0.01mA |
|
负载电阻 |
800Ω (20mA max) |
|
报警输出 |
二路报警输出 |
|
供电电源 |
AC 220V；DC 24V |
|
数据存储 |
可存储150万条数据 |
|
通信方式 |
RS485 |
|
重量 |
800g |
|
安装方式 |
开孔/壁挂/管道 |
|
开孔尺寸 |
138mm×138mm |
|
显示 |
800×480分辨率彩色触摸屏，中文菜单 |
|
通道 |
最多4路溶解氧 |
|
测量范围 |
0.01μg/L~20.00mg/L |
|
分辨率 |
0.1μg/L或0.01μg/L |
|
测量误差 |
±1.5%FS或1.0μg/L(取大者) |
|
响应时间(T90) |
小于32s |
|
被测介质温度 |
0-50℃ |
|
温度分辨率 |
0.1℃ |
|
样品流量 |
（100～400）mL/min |
|
电极使用寿命 |
大于5年（取决于样品） |
|
工作环境 |
温度：0-50℃；相对湿度：不大于90% |
|
输出电流 |
0/4～20 mA |
|
输出电流误差 |
±0.01mA |
|
最大负载电阻 |
800Ω (20mA max) |
|
报警输出 |
二路报警输出 |
|
供电电源 |
AC 220V；DC 24V |
|
数据存储 |
可存储150万条数据 |
|
通信方式 |
RS485 |
|
重量 |
800g |
|
安装方式 |
开孔/壁挂/管道 |
|
开孔尺寸 |
138mm×138mm |
